Osciloscopio portátil Hantek serie 2000 2 en 1
158,95€
Osciloscopio portátil Hantek 2C42 de la serie 2000 (2 en 1, osciloscopio + multimetro) 40Mhz de ancho de banda y 2 canales. Tasa de muestro de 250MSa/s (1 canal) 125MSa/s (2 canales simultáneamente)
- Descripción
- Especificaciones función osciloscopio
- Especificaciones función multímetro
Descripción
Osciloscopio portátil

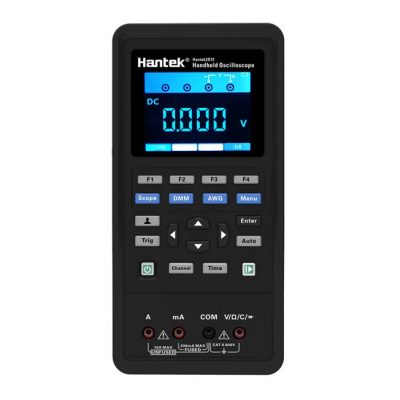

Osciloscopio portátil Hantek con función multímetro incluido. El Osciloscopio Hantek 2C42 es un osciloscopio de la serie Hantek 2000 con las particularidades de ser compacto y fácil de utilizar.

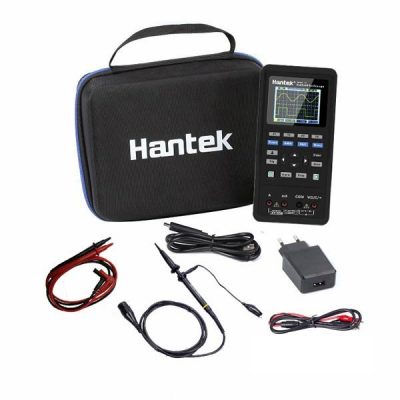

Dispone de una batería que permite trabajar durante un día entero con el osciloscopio, sin necesidad de estar conectado a una fuente de alimentación. La batería se puede cargar mediante el adaptador de 5v suministrado con el equipo o conectándolo al PC mediante el cable USB. Se permite utilizar el osciloscopio mientras se está cargando, el tiempo de carga es de 2h. aproximadamente.
La pantalla LCD en color y de alta definición nos muestra los gráficos de manera clara y nítida.
La función de multímetro permite mediciones de Voltaje DC, Voltaje AC, Corriente DC, Corriente AC, resistencia, frecuencia, capacitancia y diodos.
El tacto de la carcasa es agradable y suave, resistente a los impactos y al calor, características que hacen de este osciloscopio portátil muy adecuado para el día a día de la actividad del taller mecánico.
Especificaciones generales
- Pantalla: color 8” 64K color TFT
- Resolución de pantalla: 320 horizontal por 240 vertical pixels
- Batería: 2600mAh
- Bajo consumo y gran autonomía
- Cable de conexión tipo USB-C
- Teclado simplificado
- 199 x 98x 40mm (L x W x H)
- 624g.
El osciloscopio portátil Hantek 2C42 se puede utilizar también conectado al PC. Para ello se debe instalar al PC el Software Hantek2000 el cual se puede descargar desde el sitio web de Hantek.
Horizontal
| Modelo | Hantek2C72 | Hantek2C42 |
| Ancho de banda | 70MHz | 40MHz |
| Tiempo de muestreo | ≤5ns | ≤8.75ns |
| Rango de frecuencia de muestreo | 250MSa/s (canal único), 125MSa/s (canal doble) | |
| Interpolación de forma de onda | (sen x)/x | |
| Longitud de registro | Max. 6K muestras para un solo canal, 3K muestras por doble canal | |
| Rango SEC/DIV | 5ns div ~ 500s/div 1, 2, 5 secuencia | |
Vertical
| Convertidor A/D | Resolución de 8 bits, cada canal muestreado simultáneamente |
| Rango de VOLTIOS /DIV | 10mV/div ~ 10V/div en la entrada BNC |
| Límite de ancho de banda analógico seleccionable, típico | 20MHz |
| Respuesta de baja frecuencia (-3db) | ≤10Hz en BNC |
| Tiempo de subida en BNC, típico | ≤5ns |
| Precisión de ganancia de DC | ± 3% para modo de adquisición Normal o Promedio, 10V/div a 10mV/div |
Adquisición
| Modos de adquisición | Normal |
Disparo
| Tipo | Flanco |
| Modo | Automático, Normal, unico |
| Nivel | ± 4 divisiones desde el centro de la pantalla |
| Precisión de nivel de activación | 0.2div × voltios/div dentro de ± 4 divisiones desde el centro de la pantalla |
| Pendiente | Subiendo, bajando, subiendo y bajando |
| Fuente | CH1, CH2 |
Entrada
| Acoplamiento | DC, AC o GND |
| Impedancia de entrada, DC acoplado | 25pF±3 pF，1MΩ±2% |
| Atenuación de sonda | 1X, 10X |
| Sonda compatible Factores de atenuación | 1X, 10X, 100X, 1000X |
| Voltaje Máximo de Entrada | 150VRMS |
Medición
| Cursor | Diferencia de voltaje entre cursores: △ V Diferencia de tiempo entre cursores: △ T |
| Mediciones automáticas | Frecuencia, amplitud |
| Máxima resolución | 4000 recuentos |
| Modos de prueba DMM | Voltaje, corriente, resistencia, capacitancia, diodo y encendido-apagado |
| Voltaje Máximo de Entrada | AC:600V DC:600V |
| Corriente Máxima de Entrada | AC:10A DC:10A |
| Rango | Precisión | Resolución | |
| Voltaje DC | 400.00mV | ±（0.8% + 5） | 100uV |
| 4.000V | 1mV | ||
| 40.00V | 10mV | ||
| 400.0V | 100mV | ||
| 600.0V | ±（1% + 2） | 1V | |
| Protección de sobrecarga: | |||
| 400mV: 250V, otro: 600Vrms. | |||
| Voltaje AC | 4.000V | ±（1.2% + 5） | 1mV |
| 40.00V | 10mV | ||
| 400.0V | 100mV | ||
| 600.0V | ±（1.5% + 5） | 1V | |
| Frecuencia: 40Hz~400Hz Frecuencia de 400V y 600V: 40Hz~100Hz | |||
| Corriente DC | 40.00mA | ±（1% + 2） | 10uA |
| 200.0mA | ±（1.5% + 2） | 100uA | |
| 4.000A | ±（1.8% + 2） | 1mA | |
| 10.00A | ±（3% + 2） | 10mA | |
| Protección de sobrecarga: Fusible auto restaurador: 200mA/250V, 4A and 10ª Rango sin fusible. | |||
| Corriente AC | 40.00mA | ±（1.3% + 2） | 10uA |
| 400.0mA | ±（1.8% + 2） | 100uA | |
| 4.000A | ±（2% + 3） | 1mA | |
| 10.00A | ±（3% + 5） | 10mA | |
| Frecuencia: 40Hz~400Hz Fusible auto restaurador: 200mA/250V, 4A and 10ª Rango sin fusible. | |||
| Resistencia | 400.0Ω | ±（1% + 3） | 0.1Ω |
| 4.000KΩ | ±（1.2% + 5） | 1Ω | |
| 60.00KΩ | 10Ω | ||
| 400.0KΩ | 100Ω | ||
| 4.000MΩ | 1KΩ | ||
| 40.00MΩ | ±（1.5%±3） | 10KΩ | |
| Protección de sobrecarga: 220Vrms | |||
| Capacitancia | 40.00nF | ±（3% + 5） | 10pF |
| 400.0nF | 100pF | ||
| 4.000uF | 1nF | ||
| 40.00uF | 10nF | ||
| 100.0uF | 100nF | ||
| Protección de sobrecarga: 220Vrms | |||
| Diodo | 0V~2.0V | ||
| On-Off | <50Ω | ||
